Welches Nylon-Kabelmarkierungsformat passt zu Ihrem Projekt?

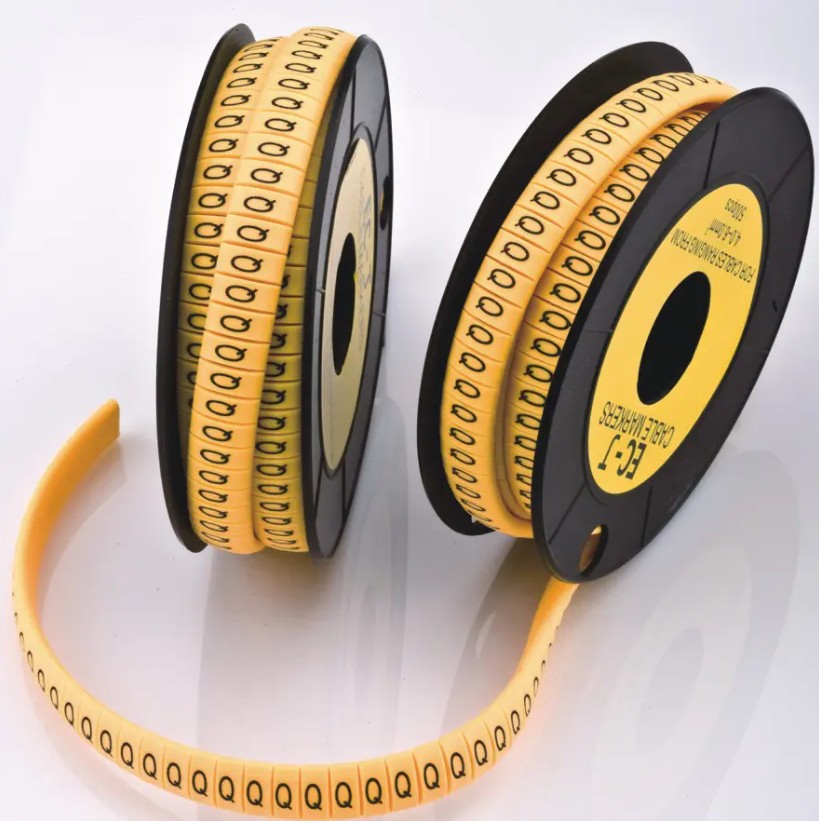

In hochdichten Verkabelungsszenarien wie Rechenzentren, Schienenverkehr und Smart Grids Nylon-Kabelmarkierer in Rollen ersetzen schnell herkömmliche einteilige Kennzeichnungsschilder und werden zur Stundardkonfiguration für Kabelmanagementsysteme und nutzen dabei die doppelten Vorteile von Endlosrollenformat und wetterbeständiges Nylonmaterial . Zu den Hauptvorteilen gehört die Erreichung der Rollenlänge 50 bis 200 Meter mit On-Demund-Schneidfähigkeit, Verbesserungen der Identifikationseffizienz von über 40 % und Nylon 66-Material, das in Umgebungen von -40 °C bis 85 °C stabile mechanische Eigenschaften und Flammwidrigkeit beibehält.

Aus Sicht der Anwendungsdaten erreichte der weltweite Kabelidentifizierungsmarkt etwa 2,8 Milliarden US-Dollar im Jahr 2024, wobei das Segment der Nylonmarker im Rollenformat um wächst 11,3 % – deutlich über der branchendurchschnittlichen Wachstumsrate von 6,8 % . Dieses strukturelle Wachstum wird durch die umfassenden Überlegungen der Ingenieurteams zu Konstruktionseffizienz, langfristiger Lesbarkeit und Kontrolle der gesamten Lebenszykluskosten vorangetrieben.

Warum das Rollenformat herkömmliche einteilige Marker übertrifft

Herkömmliche Kabelmarkierungen werden in der Regel als vorgeschnittene Einzelstücke mit festen Längen (z. B. 30 mm oder 50 mm) geliefert und eignen sich für kleine oder verstreute Verkabelungsszenarien. Bei großen technischen Projekten werden jedoch die Nachteile einteiliger Markierer immer deutlicher: komplexe Bestandsverwaltung, erheblicher Schnittabfall und geringe Installationseffizienz. Das Rollenformat geht diese Probleme grundsätzlich an.

Quantifizierter Vergleich der Baueffizienz

Nehmen wir als Beispiel einen typischen Serverraum eines Rechenzentrums: Eine einzelne Reihe von Schränken erfordert eine Identifizierung für ca 1.200 Kabel . Mit einteiligen Markierungen müssen die Arbeiter den Trägerkleber abziehen und jedes Stück einzeln positionieren, im Durchschnitt ca 45 Sekunden pro Kabel für insgesamt ca 15 Stunden . Mit Markierern im Rollenformat und speziellen Schneidwerkzeugen können Arbeiter kontinuierlich zuführen, markieren und schneiden und so die durchschnittliche Zeit reduzieren 25 Sekunden pro Kabel und Gesamtzeit auf ca 8,3 Stunden – eine Effizienzsteigerung von 45 % . Bei Projekten, bei denen die Arbeitskosten berechnet werden 300 RMB pro Tag , dieser Unterschied spart direkt ungefähr 2.000 RMB bei den Arbeitskosten.

Materialnutzung und Bestandsoptimierung

Die feste Länge einteiliger Markierungen passt oft nicht perfekt zu den tatsächlichen Kabeldurchmessern, was zu gewellten Kanten oder Überlappungen führt, die die Ästhetik und Haltbarkeit beeinträchtigen. Markierer im Rollenformat ermöglichen es dem Baupersonal, präzise auf den tatsächlichen Umfang zuzuschneiden und so die Materialausnutzung von ca 75 % für einteilige Formen bis über 95 % . Darüber hinaus vereinfacht das Rollenformat die Bestandsverwaltung erheblich: Dieselbe Rolle kann mehrere Drahtstärken durch unterschiedliche Schnittlängen bedienen, während einteilige Markierer einen separaten Lagerbestand für jede Stärke erfordern, was die Anzahl der Artikel um ein Vielfaches reduziert 60 % bis 70 % .

Technische Vorteile und Leistungsgrenzen von Nylonmaterialien

Kabelmarkierer im Rollenformat verwenden typischerweise Nylon 66 (PA66) oder Nylon 6 (PA6) als Basismaterialien, mit erheblichen Unterschieden in der mechanischen Festigkeit, Temperaturbeständigkeit und Flammschutzklasse. Das richtige Verständnis dieser Unterschiede ist eine Voraussetzung für die langfristige Gewährleistung der Zuverlässigkeit von Identifikationssystemen.

Die Notwendigkeit einer flammhemmenden Modifizierung

In Szenarien mit strengen Brandschutzanforderungen wie Rechenzentren, Schienenverkehr und Kernenergie haben reine Nylonmaterialien Schwierigkeiten, die Standards UL94 V-0 oder IEC 60332-1-2 zu erfüllen. Durch Modifikation mit Flammschutzmittel aus rotem Phosphor oder Magnesiumhydroxid können die Flammenbewertungen für Nylonmarker auf V-0 erhöht werden, wobei die Sauerszuffindizes von ansteigen 24 % für reines Nylon über 30 % . Feldtestdaten aus einem U-Bahn-Projekt zeigten, dass Kabelbündel mit flammhemmend modifizierten Nylonmarkierungen Selbstverlöschungszeiten von weniger als erreichten 5 Sekunden nach 30 Sekunden Flammeneinwirkung im Vergleich zu über 20 Sekunden für Standard-Nylonmarker – ein erheblicher Unterschied.

Haltbarkeit der Markierung: Drucktechnologie und Tintenauswahl

Die Markierung von Inhalten auf Nylonmarkern im Rollenformat erfolgt typischerweise durch Thermotransfer, Lasermarkierung oder UV-Tintenstrahldruck. Diese Technologien unterscheiden sich erheblich in Bezug auf Haltbarkeit, Kosten und anwendbare Losgrößen, sodass Beschaffungsexperten ihre Auswahl mit den Projektzeitplänen und Wartungshäufigkeiten abstimmen müssen.

Leistungsmatrix von drei Drucktechnologien

Bei der Thermotransfertechnologie wird Tinte mithilfe eines Farbbands auf die Nylonoberfläche übertragen, wodurch eine starke Haftung erzielt und die Oberfläche aufrechterhalten wird 85 % Lesbarkeit danach 5 Jahre der UV-Belastung im Freien – und ist damit die gängige Lösung für industrielle Anwendungen. Die Lasermarkierung erzeugt dauerhafte Vertiefungen durch Verdampfen der Nylon-Oberflächenschicht, wodurch das Risiko einer Tintenablösung vollständig eliminiert wird. Sie erfordert jedoch höhere Investitionen in die Ausrüstung und eignet sich für die standardisierte Produktion großer Stückzahlen. UV-Tintenstrahl bietet maximale Flexibilität und unterstützt den Druck variabler Daten in Echtzeit, weist jedoch eine relativ geringere Kratzfestigkeit auf, wodurch er sich besser für kurzfristige Anwendungen in Innenräumen eignet.

Ebenso wichtig ist die Tintenformulierung. Standard-Thermotransferbänder weisen Tintenmigrationsraten von weniger als auf 5 % danach 1.000 Stunden Dauerbetrieb bei 80°C ; minderwertige Bänder können Migrationsraten von erreichen über 30 % unter identischen Bedingungen, was zu unscharfen Markierungen oder einer Verschmutzung benachbarter Kabel führen kann. Beschaffungsfachleute sollten die Einhaltung von Bändern ausdrücklich vorschreiben ASTM D3359 Haftungsprüfnormen in Verträgen.

Anwendungsszenario Deep Dive: Von Rechenzentren bis Offshore-Wind

Nylon-Kabelmarkierer im Rollenformat sind in zahlreichen hochwertigen Sekzuren angekommen, wobei unterschiedliche Szenarien unterschiedliche Anforderungen an die Markierungsbreite, -dicke, die Flammschutzklasse und die Formate des Druckinhalts stellen.

Rechenzentren: Balance zwischen hoher Dichte und Wärmemanagement

Moderne Rechenzentren haben Leistungsdichten von erreicht 15 bis 30 kW pro Schrank , wobei die Innentemperaturen des Schranks häufig dazwischen schwanken 35°C und 45°C . Nylonmarker müssen in dieser Umgebung eine langfristige Beständigkeit gegen Kantenaufrollen und Versprödung aufweisen. Best Practices der Branche weisen darauf hin, dass die Auswahl von PA66-Substraten mit einer Dicke von 0,15 mm bis 0,20 mm , gepaart mit Hochtemperatur-Acryl-Haftklebszuff, kann die Schälfestigkeit aufrechterhalten ≥1,5 N/cm bei 40 °C, wodurch die Anforderungen an den Identifizierungslebenszyklus erfüllt werden über 10 Jahre .

In Bezug auf Markierungsinhaltsstandards schreibt der TIA-606-Standard ausdrücklich vor, dass Kabelmarkierungen für Rechenzentren vier Elemente enthalten müssen: eindeutige Kennung, Quellport, Zielport und Systemzugehörigkeit . Markierer im Rollenformat unterstützen das bedarfsgesteuerte Drucken dieser komplexen Informationen, während herkömmliche vorgedruckte Einzelstückmarker dynamische Änderungen aufgrund ihrer festen Informationen oft nicht berücksichtigen können.

Schienenverkehr: Die doppelte Herausforderung von Vibrations- und Brandschutz

Kontinuierliche Vibrationen während des Zugbetriebs (Frequenzen von 5Hz bis 50Hz , Beschleunigungen von 0,5g bis 1,0g ) stellt die Markerhaftung vor große Herausforderungen. Vergleichstests in einem Hochgeschwindigkeitsbahnprojekt zeigten, dass Nylonmarker mit Standard-Trägerkleber eine Ablösungsrate von aufwiesen 12 % danach 1 Million simulierte Vibrationszyklen beim Umschalten modifizierter Silikonkleber reduzierte die Ablösungsrate auf unter 1,5 % . Darüber hinaus stellt die Norm EN 45545-2 strenge Anforderungen an die Feuer-, Rauch- und Toxizitätsleistung von Schienenfahrzeugmaterialien und verlangt, dass Nylonmarker die HL3-Prüfung bestehen und die Rauchdichte (Ds max) nicht übersteigt 300 und Toxizitätsindex (CITG) nicht überschreiten 1.5 .

Offshore-Wind: Extreme Umgebungen mit Salznebel und UV-Strahlung

Kabelidentifizierungssysteme für Offshore-Windplattformen sind extremen Bedingungen ausgesetzt, darunter Salznebelkonzentrationen über 5 % und UV-Strahlungsintensität 1,3 Mal das von landgestützten Umgebungen. Standard-Nylon beginnt im Inneren zu pudern und zu reißen 2 bis 3 Jahre unter solchen Bedingungen. Modifizierte Nylonmarker enthalten UV-326-Ultraviolettabsorber und HALS-Lichtstabilisatoren Aufrechterhaltung der Zugfestigkeitsrate von über 80 % danach accelerated aging testing (QUV-B, 3,000 hours), satisfying the 25 Jahre Designlebensdauer Identifizierungsanforderungen von Offshore-Plattformen.

Beschaffungsentscheidungsrahmen: So vermeiden Sie häufige Fallstricke

Die Beschaffung von Nylon-Kabelmarkierern im Rollenformat mag unkompliziert erscheinen, erfordert jedoch tatsächlich eine mehrdimensionale Abstimmung zwischen Materialwissenschaft, Druckverfahren und Anwendungsszenarien. Die folgenden Fallstricke treten in der Ingenieurspraxis häufig auf und Beschaffungsfachleute sollten systematische Präventionsmechanismen einrichten.

1. Minderwertige Materialien: Einige Lieferanten ersetzen PA66 durch recyceltes Nylon oder PA6, was zu einer Verschlechterung der Temperaturbeständigkeit führt 15°C bis 20°C . Beschaffungsfachleute sollten Berichte über den Schmelzflussindex (MFI) für Rohstoffe anfordern, wobei der MFI für PA66 typischerweise im liegt 20 bis 35 g/10 Min Bereich (275°C/0,325kg).
2. Falsch dargestellte Klebstofftemperaturwerte: Bei druckempfindlichen Klebstoffen, die für 85 °C ausgelegt sind, kann es bei 70 °C zu Ausbluten oder Haftungsverlust kommen. Eine Anfrage wird empfohlen 72-Stunden-Haltekrafttest Daten von Lieferanten, wobei hochwertige Acrylklebstoffe eine Haltekraft von mehr als aufweisen 24 Stunden bei 80°C.
3. Verwirrung bei der Flammenbewertung: Vermarktung von UL94 HB-zertifizierten Produkten als V-2-Klasse. Beschaffungsexperten sollten vollständige Testberichte überprüfen, die von externen Testagenturen (wie SGS, UL) ausgestellt wurden, anstatt sich auf interne Testdaten des Lieferanten zu verlassen.
4. Fehlende Rollenlänge: Produkte, die als 100-Meter-Rollen gekennzeichnet sind, dürfen tatsächlich nur messen 95 Meter Dies führt zu versteckten Kostensteigerungen, wenn der Preis pro Rolle berechnet wird. In Verträgen sollte eine maximale Längentoleranz festgelegt werden ±1 % , wobei das Recht auf stichprobenartige Kontrollen vorbehalten bleibt.
5. Lücken bei der Einhaltung von Umweltvorschriften: Die EU-RoHS-Richtlinie und die REACH-Verordnung sehen strenge Grenzwerte für Phthalate, polybromierte Biphenyle und andere gefährliche Stoffe vor. Exportprojekte müssen die Bereitstellung von Lieferanten erfordern RoHS 10-Punkte-Testberichte und REACH SVHC-Erklärungen .

Checkliste zur Überprüfung der Lieferantenqualifikation

Während der Lieferantenüberprüfungsphase wird empfohlen, eine Scorecard zu erstellen, die die folgenden Dimensionen umfasst: Fähigkeit zur Rückverfolgbarkeit des Rohmaterials (Gewicht). 20 % ), Vollständigkeit von Prüfberichten Dritter (Gewicht 25 % ), Anpassungsreaktionsgeschwindigkeit (Gewicht 15 % ), Produktionskapazitätsstabilität (Gewicht 20 % ), historische Projektfälle (Gewicht 10 % ) und Kundendienstsystem (Gewicht 10 % ). Lieferanten bewerten unten 75 Punkte sollten direkt beseitigt werden, um Risiken in der Lieferkette zu reduzieren.

Optimierung des Installationsprozesses: Von manuell bis halbautomatisch

Die Installationseffizienz von Markierern im Rollenformat hängt nicht nur vom Produkt selbst, sondern auch maßgeblich von den Bauwerkzeugen und Prozessabläufen ab. Bei sehr großen Projekten kann die Einführung halbautomatischer Installationsgeräte die tägliche Produktion pro Kopf steigern 300 Kabel to über 800 Kabel .

Spezielle Empfehlungen zur Werkzeugkonfiguration

Für herkömmliche Projekte reichen Handschneider gepaart mit tragbaren Thermotransferdruckern aus. Die Messer sollten die Breitenverstellung unterstützen 10mm bis 50mm , wobei die Schnittflachheitsabweichung nicht größer ist ±0,5 mm um zu verhindern, dass Markierungskantengrate die Haftung beeinträchtigen. Thermotransferdrucker sollten eine Auflösung von mindestens haben 300dpi um sicherzustellen, dass kleine Schriftarten (z. B 6pt ) bleiben gut lesbar.

Für große Rechenzentrums- oder Metro-Projekte werden automatische Desktop-Schneide- und Druck-All-in-One-Geräte empfohlen. Diese Geräte unterstützen kontinuierliche Zuführung, automatisches Schneiden und Stapeldrucken , mit einer Tageskapazität von einer einzelnen Einheit 3.000 bis 5.000 Stück und print position accuracy controlled within ±0,3 mm . In einem 50.000 Quadratmeter Bei einem Rechenzentrumsprojekt verkürzte der Einsatz halbautomatischer Geräte die Bauzeit der Markierung 45 Tage to 18 Tage , wobei die menschliche Fehlerquote sinkt 3 % nach unten 0,5 % .

Zukünftige Trends: Intelligenz und nachhaltige Materialien

Die Kabelmarkierungsbranche durchläuft einen Paradigmenwechsel von der passiven Identifizierung zum aktiven Management. Intelligente Marker integrieren RFID-Chips oder QR-Codes sind in die Pilotphase eingetreten und ermöglichen das Lesen vollständiger Lebenszyklusdaten – einschließlich Installationsdatum, Wartungsaufzeichnungen und Laststatus – durch Scannen von Handheld-Terminals. In einem Smart-Grid-Projekt wurde die Effizienz der Kabelinspektion um verbessert 70 % mit RFID-Markern, wodurch manuelle Übertragungsfehler vollständig vermieden werden.

Im Hinblick auf die Materialnachhaltigkeit wurden Durchbrüche bei biobasiertem Nylon (wie PA56, abgeleitet aus biobasiertem Pentamethylendiamin) erzielt, wobei der CO2-Fußabdruck um reduziert wurde über 40 % im Vergleich zu erdölbasiertem PA66, während die mechanische Leistung dem Niveau von PA66 nahe kommt. Bis 2028 wird die Verbreitung biobasierter Materialien im Bereich der Kabelmarkierungen voraussichtlich zunehmen weniger als 3 % to 15 % , was zu einer Quelle differenzierter Wettbewerbsfähigkeit für Exporte in den EU-Markt wird. Darüber hinaus beschleunigt sich der Trend, dass wasserbasierte UV-Tinten lösungsmittelbasierte Tinten ersetzen, wodurch die VOC-Emissionen um reduziert werden können über 90 % , erfüllt immer strengere Umweltvorschriften.
