Warum Kabelklemmen die entscheidende Verteidigung sind, die Ihr elektrisches System benötigt?

Kabelklemmen sind kein optionales Zubehör – es handelt sich um wichtige Sicherheitsvorrichtungen, die elektrische Kabel sichern und katastrophale Schäden bei Kurzschlüssen verhindern sollen. Ein Kurzschlussfehler erzeugt elektromagnetische Kräfte proportional zum Quadrat des Spitzenstroms, die in der Lage sind, unter Spannung stehende Kabel innerhalb von Millisekunden durch Geräteschränke zu peitschen und Personal zu gefährden. Leistungsschalter erfordern typischerweise 0,06 bis 0,1 Sekunden auszulösen, aber die höchste zerstörerische Kraft tritt gerade auf 0,005 Sekunden auf einem 50Hz-System. Kabelklemmen erfüllen ihre Rückhaltefunktion sofort, bevor Schutzgeräte reagieren können, und sind somit die primäre Verteidigungslinie gegen elektromechanische Kräfte.

Laut IEC 61914 sind Kabelklemmen definiert als „Geräte, die zur Sicherung von Kabeln dienen, wenn sie in Abständen entlang der Länge der Kabel installiert werden“. Im Gegensatz zu Kabelbindern oder Standardklemmen werden Klemmen speziell entwickelt und getestet, um Kurzschlusskräften standzuhalten. Die Nennwerte basieren auf dem prospektiven Spitzenkurzschlussstrom (kA) und dem Installationsabstand.

Wie Kurzschlusskräfte Kabelsysteme bedrohen

Bei einem dreiphasigen Kurzschluss erzeugen benachbarte Leiter starke elektromagnetische Felder. Die Abstoßungskraft zwischen den Leitern ist proportional zum Quadrat des Spitzenkurzschlussstroms und erzeugt eine sofortige Belastung, die herkömmliche Kabelmanagementprodukte nicht bewältigen können. In einem Rechenzentrum können ungesicherte Kabel Server-Racks zerstören, deren Austausch mehrere Monate in Anspruch nehmen würde; In industriellen Umgebungen birgt das gleiche Szenario die Gefahr von Bränden, Verletzungen und längeren Ausfallzeiten.

Die kritische Zeitlücke

Das Verständnis des Zeitablaufs eines Fehlerereignisses zeigt, warum passive Zurückhaltung unersetzlich ist:

• 0,005 Sekunden: Die maximale elektromagnetische Kraft tritt bei 50-Hz-Systemen auf
• 0,06–0,1 Sekunden: Leistungsschalter lösen aus und beheben den Fehler
• Ergebnis: Ohne Kabelklemmen unterliegen Kabel während der gesamten Fehlerdauer einer ungehemmten Bewegung

Diese zeitliche Lücke bedeutet, dass keine aktive Schutzvorrichtung die anfängliche mechanische Zerstörung verhindern kann – nur ordnungsgemäß spezifizierte Kabelklemmen können dies tun.

Welche Kabelklemmentypen für verschiedene Anwendungen geeignet sind

Die Auswahl des richtigen Klemmentyps hängt von der Kabelkonfiguration, der Spannungsklasse und den Umgebungsbedingungen ab. Die Verwendung eines inkompatiblen Klampentyps kann bei Fehlerbedingungen zu einer unzureichenden Halterung führen.

Richtlinien zur Materialauswahl

Die Materialwahl wirkt sich direkt auf die Leistungslebensdauer und die Sicherheitsmargen aus:

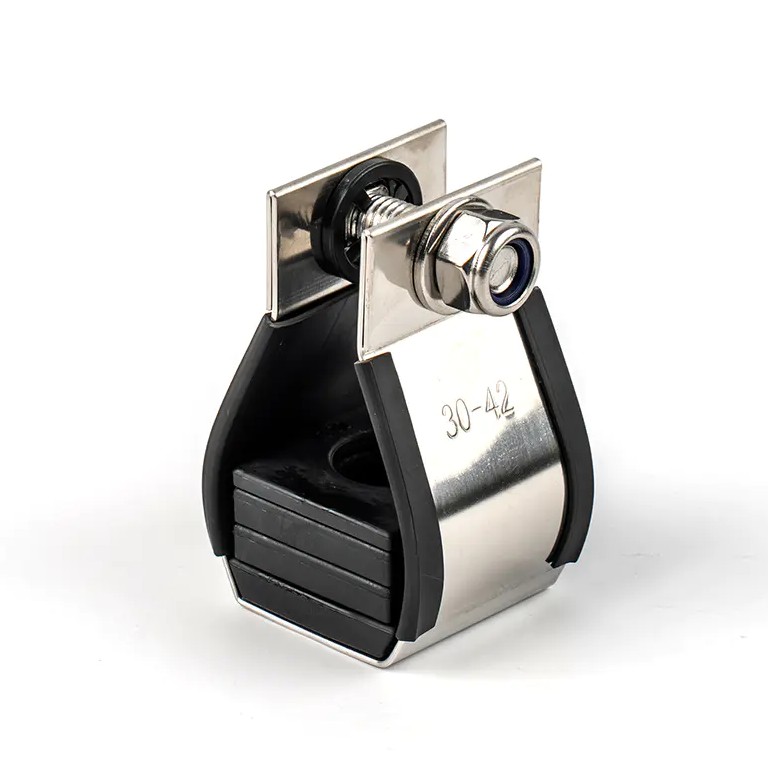

• Edelstahl 316: Außergewöhnliche Korrosionsbeständigkeit für Meeres-, Offshore- und chemische Umgebungen; hält extremen elektromechanischen Kräften stand
• Aluminium: Leichtgewichtig mit starken mechanischen Eigenschaften; Geeignet für LV- bis HV-Anwendungen im Innen- und Außenbereich
• Polymer/Nylon: Kostengünstig für den Niederspannungs-Innenbereich; Für bestimmte Umgebungen stehen UV- und feuerhemmende Optionen zur Verfügung

Wie IEC 61914 zuverlässigen Schutz gewährleistet

IEC 61914:2021 ist der weltweit anerkannte Standard für Kabelklemme Entwurf und Prüfung, wodurch die Unklarheiten in den regionalen Elektrovorschriften ersetzt werden. Während NEC-Artikel 392.20(C) und CSA-Artikel 12-2202 vorschreiben, dass Kabel gegen magnetische Kräfte im Fehlerstrom gesichert werden müssen, wird in keinem der beiden Artikel angegeben, wie getestet oder verifiziert werden soll, dass Rückhaltevorrichtungen einen Kurzschlussfall überstehen. IEC 61914 füllt diese kritische Lücke.

Obligatorische Testkategorien gemäß IEC 61914

Der Standard erfordert umfassende Tests in mehreren Leistungsdimensionen:

1. Temperaturbewertung: Verifizierter Betrieb von -60°C bis 120°C (oder deklarierter Bereich)
2. Prüfung der seitlichen Belastung: Dauerlast 60 Minuten lang bei maximaler angegebener Temperatur gehalten
3. Prüfung der axialen Belastung: Widerstand gegen Kabelrutschen entlang der Strecke
4. Schlagfestigkeit: Getestet bei der niedrigsten angegebenen Betriebstemperatur
5. Korrosions- und UV-Beständigkeit: Validierung durch Salzsprühnebel und beschleunigte Alterung
6. Widerstand gegen elektromechanische Kräfte: Prüfung der Kurzschlussfestigkeit bei angegebenen kA-Werten
7. Flammenausbreitung: Widerstand gegen Flammenausbreitung unter Fehlerbedingungen

Ein entscheidender Unterschied: IEC 61914 verlangt eine Kurzschlussprüfungsdauer von nur 0,1 Sekunde (fünf vollständige Zyklen), was ausreicht, um die Schwachstelle der Schuhplatte aufzudecken, da die maximale Zerstörungskraft innerhalb der ersten paar Millisekunden auftritt. Dies unterscheidet sich von thermischen Widerstandstests für Kabel, bei denen 63 kA für 1 Sekunde oder 40 kA für 3 Sekunden angegeben werden können – diese Werte beziehen sich auf die Erwärmung des Leiters und nicht auf die mechanische Beschränkung.

Welche Faktoren bestimmen die richtige Stollenspezifikation?

Für eine ordnungsgemäße Spezifikation muss die angegebene Leistung der Schuhplatte an die tatsächlichen Fehlerbedingungen der Installation angepasst werden. Eine Unterspezifikation führt zu katastrophalen Sicherheitsrisiken, während eine Überspezifikation Budget verschwendet, ohne dass dadurch ein Mehrwert entsteht.

Wichtige Spezifikationsparameter

Ingenieure müssen Folgendes berechnen und überprüfen:

• Kabelaußendurchmesser (OD): Die Klemmen müssen zum tatsächlichen Manteldurchmesser passen, nicht nur zur Leitergröße. Eine falsche Passform verringert die Rückhaltewirkung bei Fehlern.
• Maximaler prospektiver Kurzschlussstrom: Der kA-Wert der Schuhplatte muss den berechneten Fehlerpegel des Systems überschreiten. Beachten Sie, dass die höchsten Fehlerraten häufig in Niederspannungsanlagen auftreten, nicht nur in Hochspannungsanlagen.
• Stollenabstand: Herstellerbewertungen werden in bestimmten Abständen (üblicherweise 600 mm) angegeben. Ein größerer Abstand erhöht die Kraft pro Schuhplatte exponentiell. Die Kraft zwischen Leitern wird anhand der Formel IEC 61914 berechnet, die den Spitzenstrom und den Kabeldurchmesser berücksichtigt.
• Spannungsklasse und Konfiguration: LV-, MV- und HV-Systeme weisen unterschiedliche Kraftprofile auf. Single-Core-, Kleeblatt- und Quad-Formationen erfordern jeweils speziell entwickelte Stollen.
• Umweltbelastung: Das Vorhandensein von Chemikalien, extreme Temperaturen, UV-Strahlung und Brandgefahr bestimmen die Materialauswahl und die Korrosionsbeständigkeitsklasse.

Ein warnendes Beispiel

Betrachten Sie zwei Hersteller, die eine Spitzenfestigkeit von 140 kA angeben:

• Hersteller A getestet mit 35-mm-Kabel bei 600 mm Abstand
• Hersteller B getestet mit 45-mm-Kabel bei 300 mm Abstand

Bei einem System mit einem Fehlerpegel von 60 kA und einem 30-mm-Kabel mit einem Abstand von 1200 mm würde das Produkt von Hersteller B trotz identischer Hauptbewertung ausfallen. Dies zeigt, warum Beschaffungsteams vollständige Testberichte prüfen müssen – nicht nur Schlagzeilen – und warum Ingenieure Spezifikationen während des gesamten Projektlebenszyklus schützen müssen.

Wie eine ordnungsgemäße Installation die Sicherheitsmargen maximiert

Selbst korrekt spezifizierte Schuhplatten können bei unsachgemäßer Installation versagen. Die Installationsqualität bestimmt direkt, ob das System die getestete Leistung erbringt.

Best Practices für die Installation

1. Befolgen Sie die Herstellerabstände: Installieren Sie es in den für den angegebenen Fehlerstrom angegebenen Abständen. Für Szenarien mit hohem Kurzschluss sind engere Abstände erforderlich.
2. Nach Kabeldurchmesser ausrichten: Stellen Sie sicher, dass die Größe der Klemmen mit dem tatsächlichen Kabelaußendurchmesser übereinstimmt und dabei etwaige Isolierungs- oder Manteltoleranzen berücksichtigt.
3. Verwenden Sie die richtigen Befestigungen: Montieren Sie es mit für den Eindämmungstyp zugelassener Hardware (Leiter, Wanne, Strebe oder Balken).
4. Tragen Sie das richtige Drehmoment auf: Zu festes Anziehen verformt die Kabelummantelung; Ein zu geringes Anziehen ermöglicht ein Verrutschen. Verwenden Sie einen Drehmomentschlüssel, um das vom Hersteller angegebene Drehmoment des Halters zu erreichen.
5. Berücksichtigung der Wärmeausdehnung: Lassen Sie in flexiblen Systemen, in denen sich die Kabel „schlängeln“, eine Dehnungsbewegung zwischen festen Punkten zu. Stellen Sie bei starren Systemen sicher, dass die Stollen und die Struktur den thermomechanischen Längskräften standhalten.

Überlegungen zum Systemdesign

Kabelsysteme lassen sich in zwei Kategorien einteilen, die jeweils unterschiedliche Anforderungen an die Klemmen haben:

• Flexible Systeme: Die Kabel werden vertikal oder horizontal geschlungen und ermöglichen eine freie Wärmeausdehnung und -kontraktion zwischen den Befestigungspunkten. Stollen müssen Bewegungen ausgleichen und gleichzeitig die Zurückhaltung bei Fehlern aufrechterhalten.
• Starre Systeme: Kabel werden in Längsrichtung befestigt. Daher müssen die Klemme, die Stützstruktur und die Kabelsteifigkeit den thermomechanischen Kräften ohne Beschädigung standhalten.

Wo Kabelklemmen entscheidenden Schutz bieten

Kabelklemmen sind überall dort unverzichtbar, wo Hochleistungskabel in der Nähe von Personen oder kritischen Geräten verlaufen. Der Spannungspegel spielt keine Rolle – einige der höchsten Fehlerpegel treten in Niederspannungsinstallationen aufgrund der niedrigeren Systemimpedanz auf.

Zusätzlich zur Sicherheitskonformität mit NEC 392.20(C) und IEC 61914 trägt die ordnungsgemäße Installation der Klampen dazu bei, die seismischen Anforderungen und Versicherungsbedingungen zu erfüllen, wodurch die Haftung reduziert und kostspielige Nacharbeiten vermieden werden.

Fazit: Ein proaktiver Ansatz zur Sicherheit von Kabelsystemen

Kabelklemmen machen nur einen kleinen Teil der gesamten Projektkosten aus, bieten aber einen unersetzlichen Schutz gegen elektromechanische Kurzschlusskräfte. Der Auswahlprozess muss Kabeldurchmesser, Fehlerstromberechnungen, Abstandsanforderungen, Materialkompatibilität und Umwelteinflüsse in eine zusammenhängende Spezifikation integrieren. Beschaffungsteams sollten Stollen als technische Sicherheitskomponenten und nicht als Massenartikel behandeln und sicherstellen, dass die Produkte über unabhängige Testberichte gemäß IEC 61914:2021 verfügen, einschließlich einer Dokumentation der Vorher-Nachher-Kurzschlusstests. Durch die korrekte Spezifikation und Installation von Kabelklemmen vom ersten Tag an stellen Elektroinstallateure und Anlagenbesitzer die Einhaltung gesetzlicher Vorschriften sicher, schützen kritische Infrastrukturen und schaffen sicherere Arbeitsumgebungen für das Personal.
